PEEK csatlakozók és csatlakozók HPLC-hez és GCMS-hez

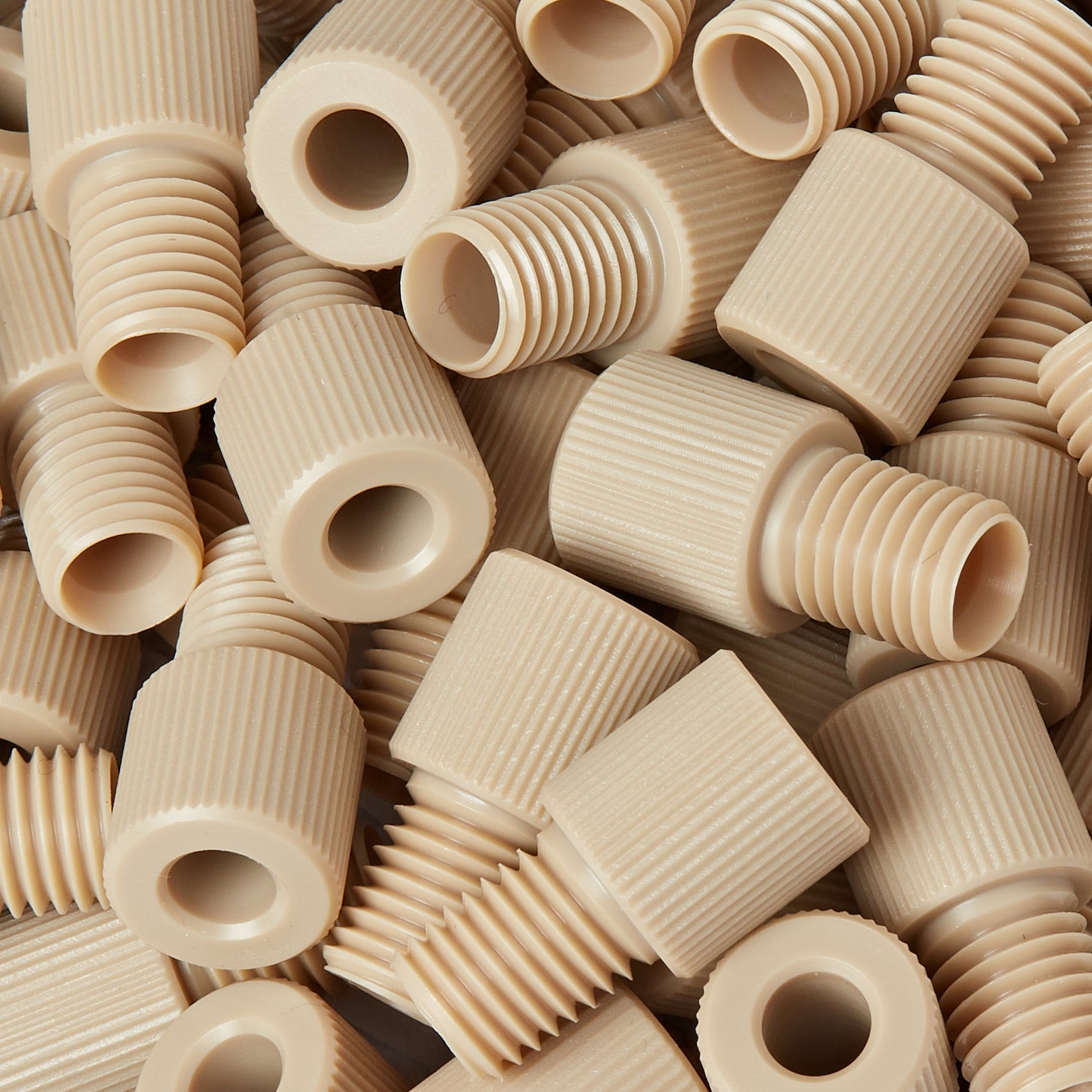

A PEEK (poliéter-éter-keton) csatlakozókat széles körben használják a nagy teljesítményű folyadékkromatográfiás (HPLC) és gázkromatográfia-tömegspektrometriás (GC-MS) rendszerekben, hogy megbízható és szivárgásmentes csatlakozásokat biztosítsanak a különböző fluidikus alkatrészek között. Ezek a csatlakozók különböző típusokban kaphatók, mindegyik egyedi kialakítással és jellemzőkkel rendelkezik. Vizsgáljuk meg a HPLC és GC-MS alkalmazásokban használt PEEK csatlakozók néhány gyakori típusát:

1. Ferrule típusú csatlakozók: A ferrule típusú csatlakozók az egyik legszélesebb körben használt típusok a kromatográfiás rendszerekben. Ezek egy PEEK testből és egy vagy két, általában rozsdamentes acélból vagy PEEK-ből készült kötőelemből állnak. A kötőelemek a cső köré húzva kompressziós tömítést biztosítanak, így biztosítva a biztonságos csatlakozást és megakadályozva a szivárgást. A gyűrűs típusú csatlakozók könnyen felszerelhetők és eltávolíthatók, így kényelmesek a rutinszerű karbantartás és az oszlopcserék során. Kompatibilisek a különböző csőanyagokkal, például PEEK, rozsdamentes acél és olvasztott szilícium-dioxid kapilláriscsövekkel.

2. Ujjszorítós típusú csatlakozók: Az ujjfeszes típusú csatlakozókat gyors és szerszámmentes összeszerelésre tervezték. Egyedi ujjfeszítő mechanizmussal rendelkeznek, amely lehetővé teszi a felhasználók számára, hogy a csatlakozást szerszám nélkül, kézzel rögzítsék. Ezek a csatlakozók különösen hasznosak olyan helyzetekben, amikor gyors oszlopcserékre vagy rendszermódosításokra van szükség. Az ujjfeszítő típusú csatlakozók megfelelő meghúzás esetén megbízható és szivárgásmentes tömítést biztosítanak, és kompatibilisek a különböző csőanyagokkal.

3. T típusú csatlakozók: A T típusú csatlakozók, ahogy a nevük is mutatja, T alakú kialakításúak. Lehetővé teszik három csővezeték csatlakoztatását egyetlen csatlakozási ponton. A T-csatlakozókat általában olyan alkalmazásokban használják, ahol több vezetéket kell egyesíteni vagy szétválasztani, például mintabevezető rendszerek vagy párhuzamos oszlopkonfigurációk esetén. A csatlakozó PEEK teste jellemzően több nyílással rendelkezik a csövek behelyezéséhez, és minden egyes nyílás tömítéssel van ellátva, amelyet vasalatokkal vagy más tömörítő szerelvényekkel zárnak le.

4. Kereszt típusú csatlakozók: A kereszt típusú csatlakozók hasonlóak a tee-csatlakozókhoz, de egy további csatlakozóval rendelkeznek, ami kereszt alakú konfigurációt eredményez. Ezek lehetővé teszik négy csővezeték csatlakoztatását egy központi ponton. A keresztcsatlakozók olyan alkalmazásokban hasznosak, amelyek bonyolult folyadékvezetést vagy több mintaáram kombinálását igénylik. A csatlakozó PEEK teste négy nyílással rendelkezik a csövek behelyezéséhez, és minden egyes nyílás tömítéssel vagy kompressziós szerelvényekkel van lezárva.

5. Kapilláris csatlakozók: A kapilláris csatlakozókat kifejezetten a kis belső átmérőjű (ID) kapilláris csövekkel való használatra tervezték. Ezeket a csatlakozókat olyan alkalmazásokban használják, amelyek nagy felbontású elválasztást vagy alacsony áramlási sebességet igényelnek, mint például a nano-LC vagy a kapilláris elektroforézis. A kapilláris csatlakozók biztonságos és szivárgásmentes csatlakozást biztosítanak a kapilláris csövekhez, így biztosítva a pontos és precíz mintakezelést.

6. Uniós csatlakozók menetes szerelvényhez: A menetes csatlakozókat a PEEK csövek menetes csatlakozókhoz vagy szerelvényekhez, például detektorokhoz, szivattyúkhoz vagy injektorokhoz való csatlakoztatására használják, amelyek külső menettel rendelkeznek. Ezek a csatlakozók jellemzően PEEK testtel rendelkeznek, amelynek egyik végén egy tömörítéses csatlakozó, a másik végén pedig egy menetes csatlakozó található. Megbízható és szivárgásmentes kapcsolatot biztosítanak a PEEK csövek és a menetes alkatrészek között, lehetővé téve a kromatográfiás rendszerbe való zökkenőmentes integrációt.

7. Uniós és kompressziós illesztéses csatlakozók: A csatlakozók a tömörítő szerelvényekhez átmenetet biztosítanak a PEEK csövek és a tömörítő szerelvények között. A kompressziós szerelvényeket általában rozsdamentes acélcsövekhez használják, és ezek a csatlakozók lehetővé teszik a PEEK csövek ilyen szerelvényekhez való csatlakoztatását. Ezek jellemzően PEEK testtel rendelkeznek, amelynek egyik végén egy tömörítési típusú csatlakozó, a másik végén pedig egy tömörítési szerelvény található. Az unió-tömörítő szerelvény csatlakozók biztosítják a PEEK csövek és a tömörítő szerelvények közötti szoros és biztonságos kapcsolatot, és kompatibilitást biztosítanak a különböző csőanyagok között.

Fontos megjegyezni, hogy bár a PEEK csatlakozók kiváló tömítést és kompatibilitást biztosítanak a különböző csőanyagokkal, elengedhetetlen a megfelelő típusú csatlakozó kiválasztása az adott alkalmazás, csőméret és rendszerkövetelmények alapján. A gyártók és beszállítók a PEEK csatlakozók széles választékát kínálják a HPLC- és GC-MS-rendszerek különféle igényeinek kielégítésére, lehetővé téve a tudósok és a technikusok számára a megbízható és hatékony fluidikus csatlakozások megvalósítását.
